新能源汽车线束简介

一、电器设备：

汽车主要是由四大部分组成，即：底盘、发动机、车身、电器设备。

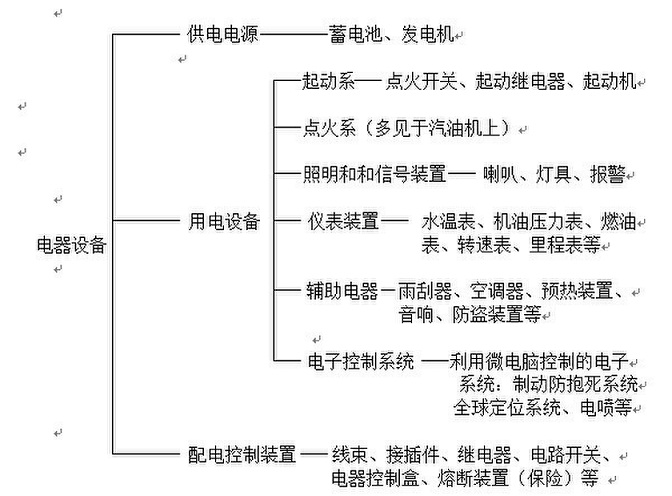

以下是电器设备的组成结构图

二、汽车电器设备的特点：

汽车电器设备尽管形式多样、结构不同，但它们都有一些共同的特点，概括为：

1、两个电源：汽车上电能供给是由蓄电池和发电机两个直流电源共同来完成的，其供电电压一般为12V或24V。

2、低压直流：

3、并联单线：一般情况下，电器设备与电源之间都是用两根导线连接才能构成回路，而汽车上的电器设备与电源之间只有一根导线连接，另一条导线利用底盘或发动机上的金属体来代替。

4、负极接地：汽车采用单线制后，电源或电器设备的一端必须与金属机体相连，这种连接方式称为“负极接地”。总之，用一句话概括为“负极搭铁单线制”。

三、新能源汽车线束：

1、概论：

线束主要是由导线、端子、接插件以及护套等组成，是车辆电器元件工作的桥梁和纽带，整车电器要达到正常、稳定工作，除了各电器元件的自身质量以外，与线束在车辆上的铺设情况也是密切相关的。

2、汽车线束的分类：

汽车线束根据其功能可分为：底盘线束、空调线束、加热器线束、ABS线束、发电机线束、启动机线束、蓄电池的正、负极线、特殊配置状态下还有饮水机线、冰箱线、门泵线等。

3、线束铺设的原则及规范要点：

目前，根据现场所生产的车型种类、特征可以看出：前置发动机的线束多铺设在车架槽型梁内，根据用电设备的具体位置确定线束分布，后置发动机的一个总原则就是：右侧铺设加热器线、其他线束多铺设于左侧。

实际上，线束居左居右的问题也可以通过以下的原则来确认：

线束分一根整体线束，其上又分为若干分支，它们将连接到车辆的电源或其他用电设备，形成一个完整的系统。

大家是否注意到这样一个现象：车辆在向左或向右转向行驶时，两侧都会有一个或多个呈琥珀色闪烁状的灯光信号，这就是转向灯。转向灯的线束代号为左侧5#，右侧4#，这样，在铺设线束前，5#线所在的线束就铺设于左侧，4#线所在的线束就铺设于右侧。

以下是助记词便于记忆：“左五右四”或“左单右双”。

线束对于车辆的重要性毋庸置疑，所以线束铺设时一定要严格遵守相应的工艺规范。请认真学习以下内容：

1、根据车型使用相应的底盘线束。

2、核对流程卡配置，确定特殊配置。

3、所有线束与任何金属件干涉处均需保护。主要采取以下措施：过车架上圆孔一般用槽型圈，过车架上、下翼面及半圆孔处用龙骨条。保护的目的是为了防止车辆的震动，线束与车架或其他金属件磨

擦造成线束胶皮破损，因搭铁产生故障或失火。

4、除后置发动机系列外，线束一般都铺设在车架槽形梁内。

5、线束接插件一定要对插牢靠，防止接插件松动或脱开，造成接触不良。

6、线束不能与高温部件固定在一起，防止烫坏。如有难以布置的情况，需加以保护。一般采用隔热纸或隔热棉。

7、线束不能与发动机或其他运动件接触，防止线束被卷入造成事故。

8、线束由静止状态向发动机等运动件过渡时，需将线束保留约20mm左右的运动长度，防止发动机等运动件运动时将线束拉断。

9、线束不能与制动管路、燃油管路捆扎在一起，防止线束短路产生火花造 成气管路漏气和燃油管路漏油，造成制动失效和火灾。一般规定：油管居下，气管居中，线束居上。

10、线束在捆扎时不可松旷。规定：相邻两线扣之间距离为300mm，在悬空处应适当加扎线扣。

11、线束捆扎不可偏紧，松紧适度。

12、线束捆扎不可过“死“，应略成”几“字形状。因为绷得太直，当车辆振动时接线端子松动易造成接触不良，其次在维修时拔、插也会不便。有一个线束捆扎原则：安全比美观更重要。

13、负极线应接在车架上，接触面上的油漆应刮去，露出金属光亮，接触面与车架接触面间入剧齿垫片。
